實驗室氣路設計方案

實驗室氣路設計是否規范關系到整個實驗室的安全。實驗室常常用到易燃易爆危險的氣體，如果不小心有氣體泄漏沒有及時發現這個危害是極其嚴重的，所以一個安全、規范的實驗室氣路設計方案是極為重要的。今天漢閔實驗室的小編就來簡單介紹一下實驗室氣路設計方案。

實驗室氣路設計標準
1.實驗室的用供氣量、用氣點及其應用的哪些氣體
2.實驗室的構造
3.氣體儲存設備點
4.用氣試驗臺構造及規格型號樣子
5.實驗室所屬工程建筑的構造。
6.管材及部件的選料，依據氣體類型和實驗室要求挑選
實驗室氣路安裝設計方案

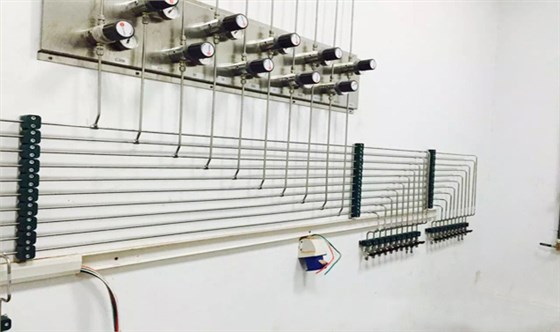

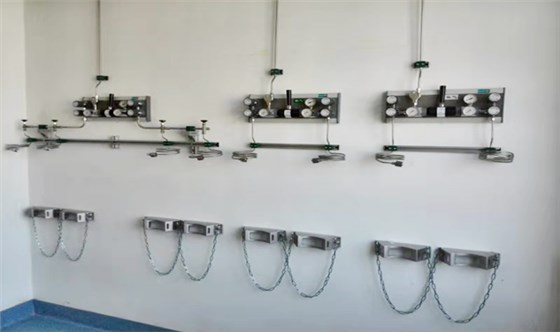

1、實驗室常見氣體為氡氣、空氣壓縮和N2。有標準的應杜絕工作中點設計方案具備防爆型特性的氣體儲放室，沒有標準的需設定含有自動式警報作用的氣瓶生物安全柜儲放。由氣瓶室引入的氣路，關鍵的操縱閘閥和調壓閥門都安裝在實驗室外。實驗室氣體管路關鍵材料為不銹鋼板，安裝在吊頂天花板正下方，順著墻走，那樣有利于定期檢查檢修。除此之外，中間實驗臺氣體管路的引入根據服務項目柱;全部的氣體管路在工作中臺子上有適合的操縱閘閥和相對的取氣口，有利于實際操作;全部氣體管路的聯接選用拼焊?？諝鈮嚎s氣體在管路上有一個過濾殘渣和水份的清潔設備，易燃性排氣管管路不可以并在一 起，風機盤管由不銹鋼板材做成，有充足的延展性。調壓閥要有標識，標出工作壓力釋放出來級別。全部閘閥、調整設備、氣壓表都由高品質的不銹鋼板做成，所 有氣體管路有適合的保護接地對策。
2、氣瓶柜的技術標準為鋁型35×35架構，柜子門、檔板選用金屬材料冷軋鋼板，均用環氧樹脂膠粉末噴漆，下設可主題活動的氣瓶包箍，有利于氣瓶的拆換和挪動。底腳為不銹鋼螺栓、滌綸罩蓋、硫化橡膠基座組成構造，可調整高寬比為0—0.3M。配備了氣體泄露警報、溫度數據標示、氣體泄漏時全自動排污。具備防爆型、阻燃性等作用。
3、實驗室應依照屋子尺寸占比設計方案相對總數帶逆風翻盤閥的排風扇，使室內通風暢順，保持干凈。每一個屋子必須設計方案含有過濾系統的通氣口，如果是含有房間內過道的屋子也可在窗門里設百葉窗簾，規格依照排量占比關聯測算。

漢閔（上海）實驗室設備有限公司是一家專業生產和銷售及從事各類實驗室整體規劃設計、施工安裝為一體的綜合供應商，服務企業近千家，專業提供各類實驗室建設、改造等一站式整體解決方案，致力于打造安全、高效、實用的實驗室，實驗室氣路設計方案免費咨詢：4007163386
